Sous-programmes orientés CAM
Spécifications sur les sous-programmes orientés dans 2020 CAM. Import exclusivement lié à 2020 CAD.
* Version: 7.1.322
* Difficulté: 5/5 * Temps: 20 min
Fichiers DXF 2020 CAD

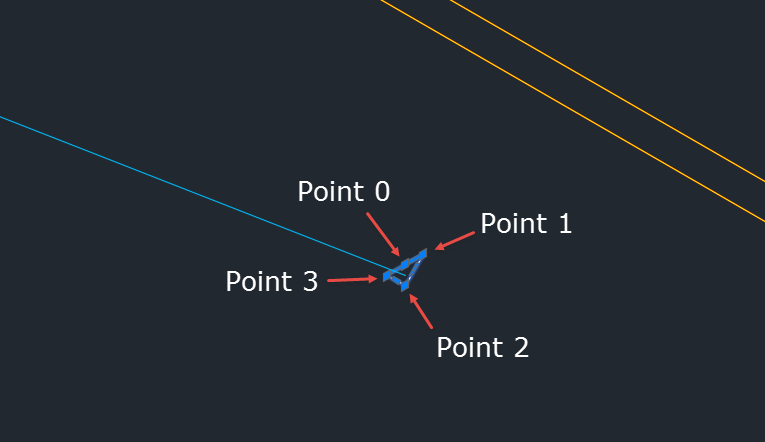

Polyligne orientée.
Lors de la création du fichier DXF, sous 2020 CAD, l’insertion d’un sous-programme orienté (SP_) crée automatiquement une polyligne, de 4 points, orientée.
Procédure
- Point 0 : Origine du SP
- Point 1 : Donne l’orientation du SP
- Point 2 : Indique ou se trouve la matiere
–

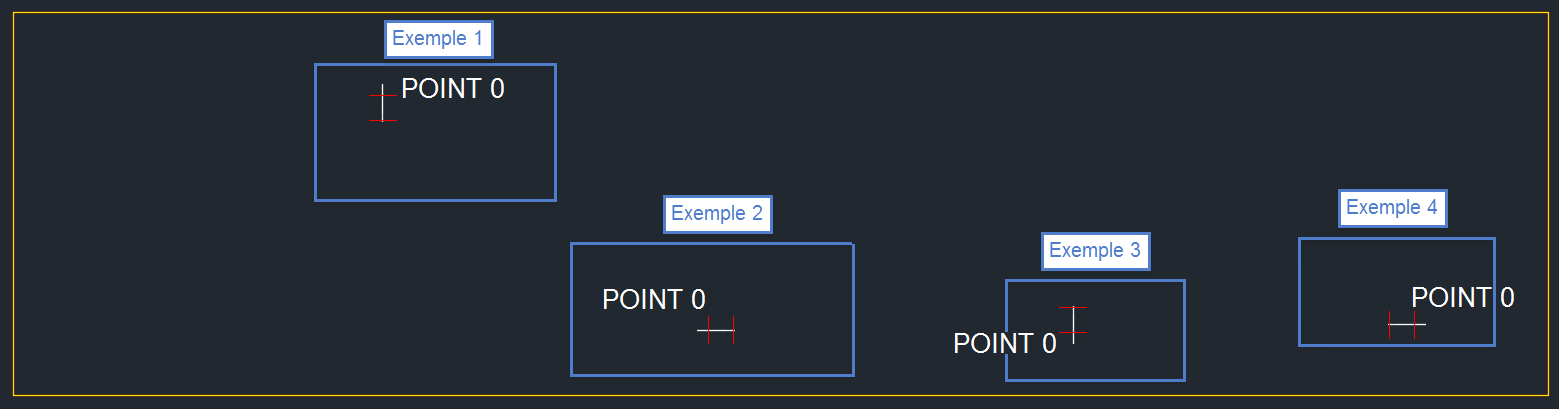

Point 0
Le point 0 indique l’origine du SP. Les coordonnées de ce point 0 seront les coordonnées X/Y du SP.
–

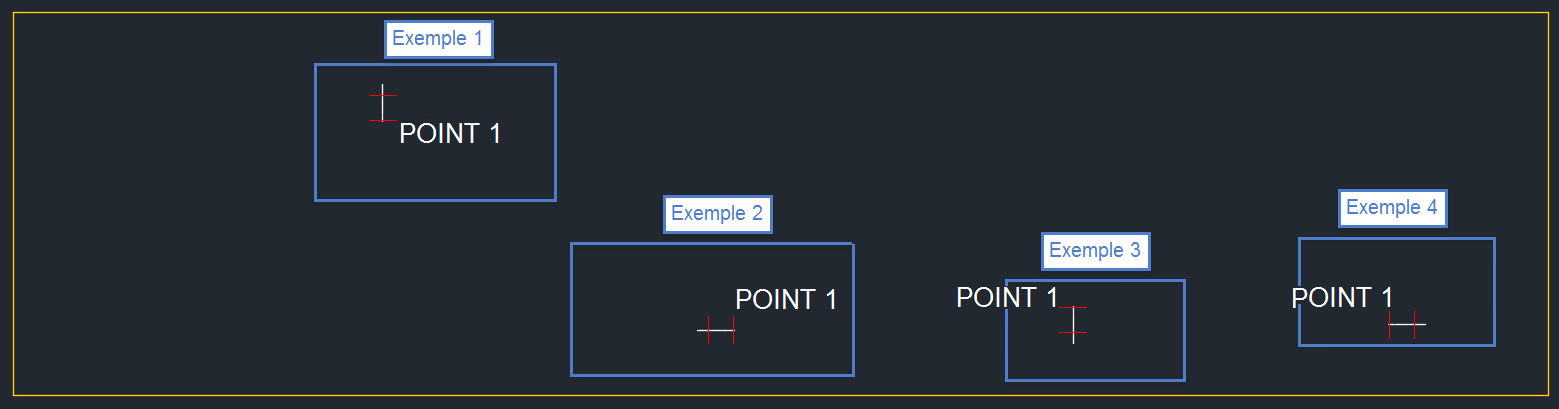

Point 1
Le point 1 permet de donner l’orientation du SP par rapport au point 0.
–

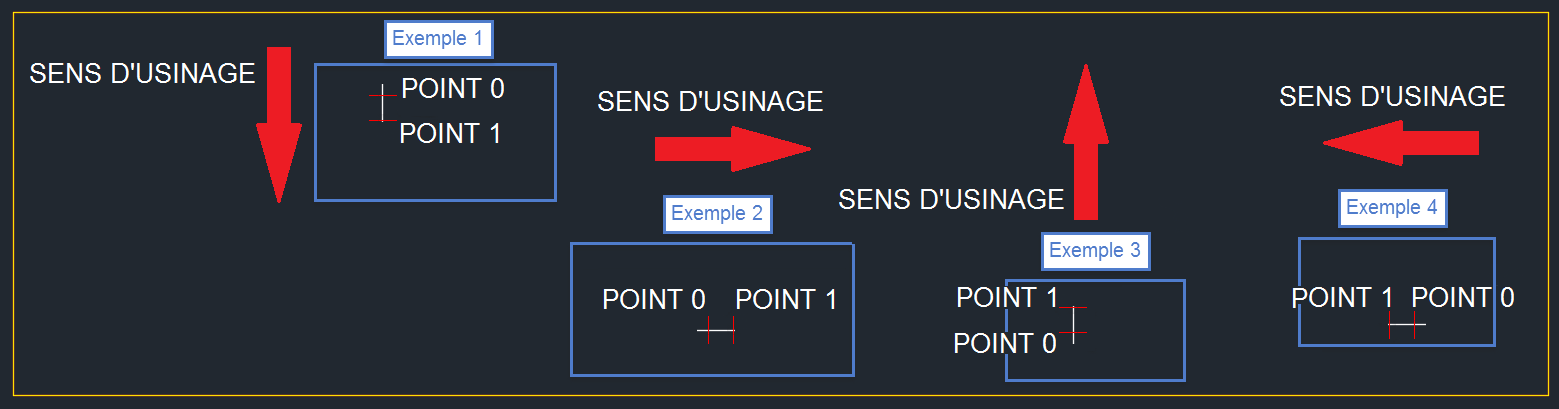

Sens de l'usinage
L'usinage est orienté du point 0 vers le point 1.
–
Point 2
Le point 2 indique le sens de la profondeur de l'usinage, l'endroit ou se situe la matière.
Dans le premier cas (à gauche), le point 0 se trouve sur le dessus du panneau, et le point 2 à l’intérieur (vers le bas) du panneau, donc le SP se trouvera sur le dessus du panneau.
Dans le second cas (à droite), le point 0 se trouve sur le dessous du panneau, et le point 2 à l’intérieur (vers le haut) du panneau, donc le SP se trouvera en dessous du panneau.
Sous programme dans 2020 CAM

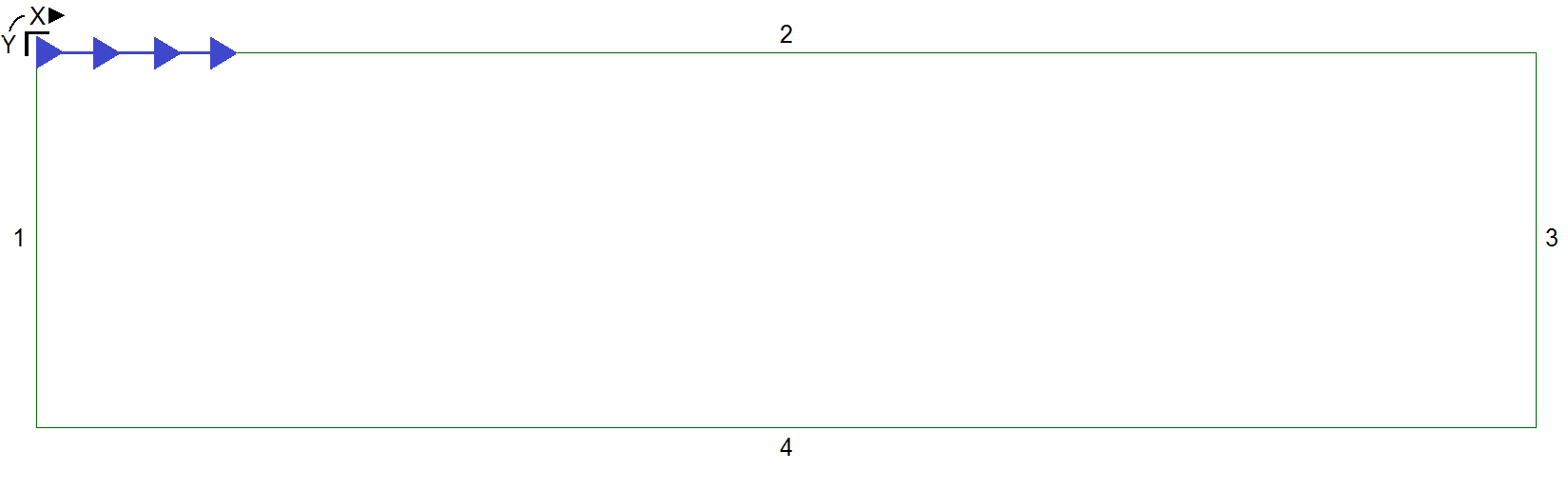

Créer le sous programme dans 2020 CAM.
Le point dé départ à X0/Y0
Paramétrer la méthode d'importation
Il faut indiquer la correspondance du calque du sous programme dans la méthode d'importation correspondant à 2020 CAD.

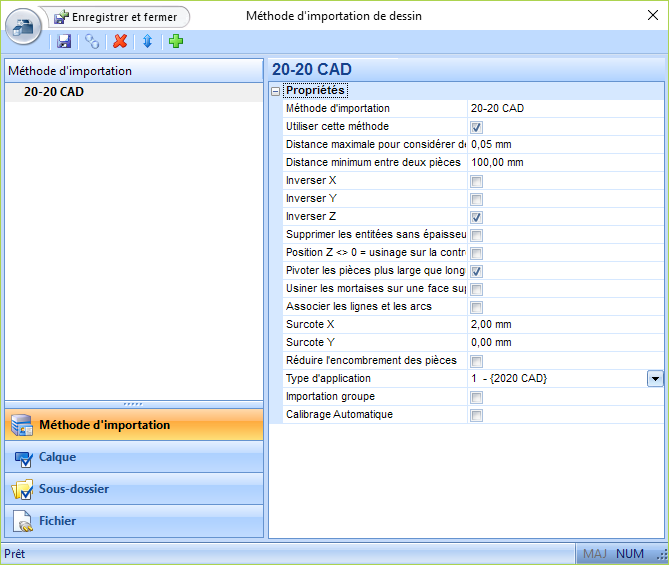

Procédure
- Dans import DWG/DXF
- Méthode d'importation 2020 CAD
–

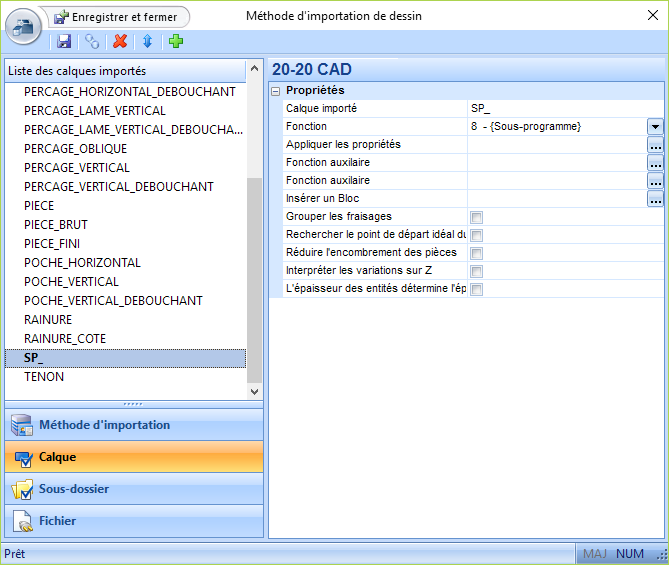

Procédure
- Onglet Calque
- Indiquer dans Calque importé le nom SP_
- Fonction 8 -{Sous-programme}
