Procédure

- ouvrir votre logiciel 2020 CAD ou Autocad, passez en vue de dessus.

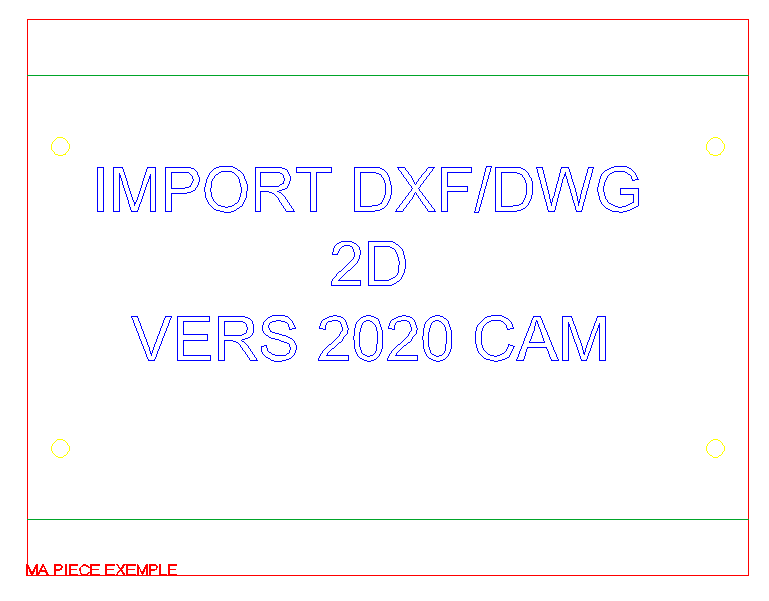

- Dessinez ou isolez (sur un dessin récupéré) les formes ou pièce à usiner.

- Dessiner un rectangle d’encombrement qui donnera la dimension de la pièce à usiner, type de dessin « Rectangle » ou « Polyligne ».

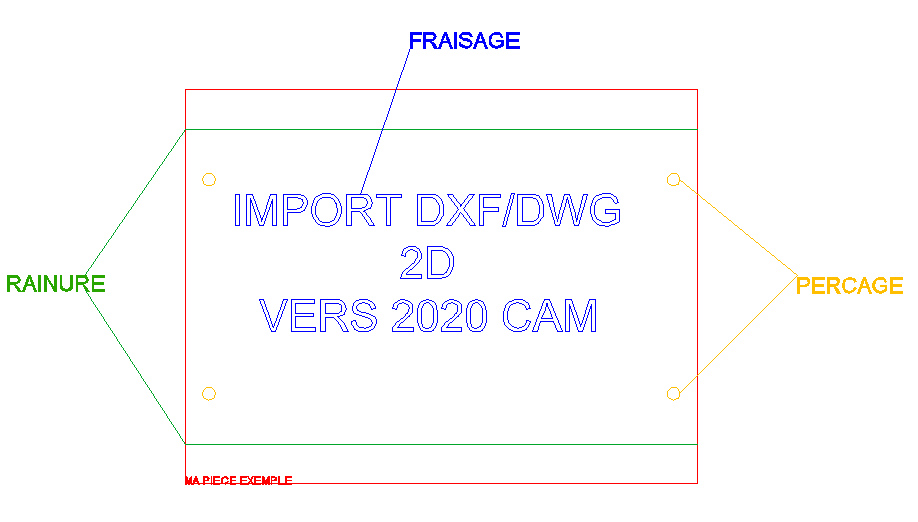

- Rentrez dans la configuration des calques les nouveaux calques suivant:

1. PIECE (rouge)
2. FRAISAGE (bleu)
3. PERCAGE (jaune)
4. RAINURAGE (vert)

Procédure

- A l'aide de la commande texte de 2020 CAD ou Autocad, Indiquer le nom de la pièce (le texte doit être dans la pièce) - Sélectionnez le texte et le rectangle d’encombrement de la pièce, indiquer le calque « PIECE »

- Sélectionnez les parcours de découpe ou chantournage, les mettre sur le calque « FRAISAGE ».

- Reproduisez l’opération pour les différents types d’usinages ou si usinages identiques.

- Enregistrez votre dessin en DWG ou DXF (Version 2010 maximum)

Procédure

- Cliquez sur l’importation un ou plusieurs fichier DWG / DXF

- Sélectionnez votre fichier DWG ou DXF, cliquez sur ouvrir, sélectionnez la méthode d’importation « Autocad »

- Définissez l’épaisseur de la ou les pièces et configurer les usinages.

- Lancer la génération du programme (Centre d'usinage, Création des programmes)
