Import 2020 CAD
Création de modèles d'importations 2020 CAD.
Voici 3 Types d'importations:
- Standard→2020 CAD
- Contour des pièces bruts→2020 CAD BRUT(dimension des pièces chants déduits)
- Contour des pièces finis→2020 CAD FINI(dimension des pièces chants inclus)
Il est possible en fonction des besoins de chacun de modifier certaines parties de la configuration.
* Difficulté: 5/5 * Temps: 15 min
Import DWG/DXF
Paramétrage de l'import DWG/DXF pour 2020 CAD
MENU : CONFIGURATION» Emport DWG-DXF
Création du modèle standard 2020 CAD
Procédure

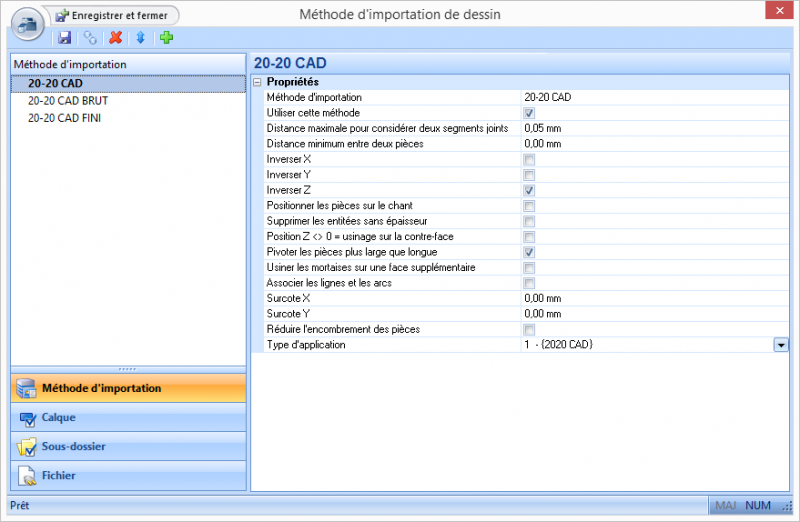

- Créer un modèle d'import en cliquant sur l'icone
- indiquer le nom du modèle “20-20 CAD”
- Cocher Utiliser cette méthode
- Cocher Inverser en Z
- Cocher Pivoter les pièces plus large que longue
- Indiquer le type d'application 1-{2020 CAD}

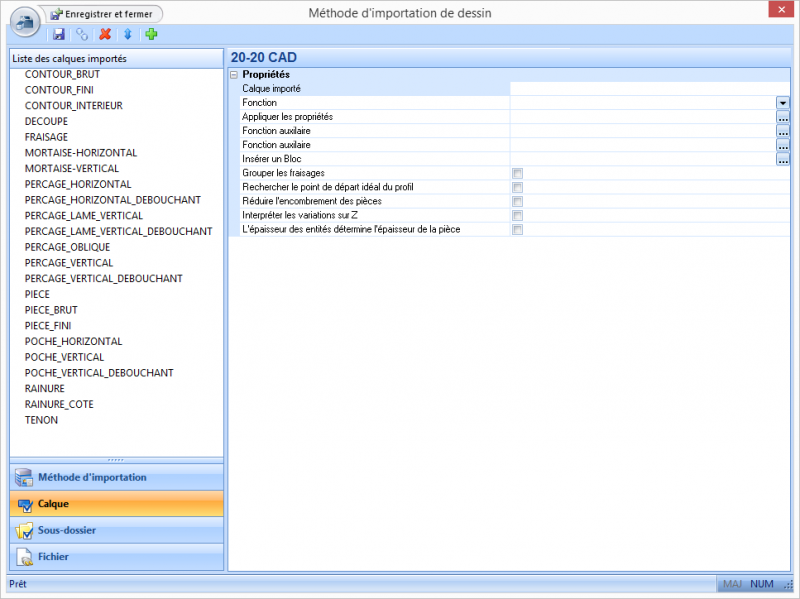

- Indiquer la liste des Calques à importer
→
CONTOUR_BRUT 3-{Fraisage}
CONTOUR_FINI 3-{Fraisage}
CONTOUR_INTERIEUR 3-{Fraisage}
DECOUPE 3-{Fraisage}
FRAISAGE 3-{Fraisage}
MORTAISE-HORIZONTAL 9-{Mortaise}
MORTAISE-VERTICAL 9-{Mortaise}
PERCAGE_HORIZONTAL 2-{Perçage}
PERCAGE_HORIZONTAL_DEBOUCHANT 2-{Perçage}
PERCAGE_LAME_VERTICAL 2-{Perçage}
PERCAGE_LAME_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_OBLIQUE 2-{Perçage}
PERCAGE_VERTICAL 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PIECE 1-{Dimension de la pièce}
PIECE_BRUT 0-{Aucune Fonction}
PIECE_FINI 0-{Aucune Fonction}
POCHE_HORIZONTAL 3-{Fraisage}
POCHE_VERTICAL 3-{Fraisage}
POCHE_VERTICAL_DEBOUCHANT 3-{Fraisage}
RAINURE 4-{Rainure}
RAINURE_COTE 4-{Rainure}
TENON 3-{Fraisage}
Création du modèle standard 2020 CAD BRUT
Procédure
- Créer un modèle d'import en cliquant sur l'icone
- indiquer le nom du modèle “20-20 CAD BRUT”
- Cocher Utiliser cette méthode
- Cocher Inverser en Z
- Cocher Pivoter les pièces plus large que longue
- Indiquer le type d'application 1-{2020 CAD}
- Indiquer la liste des Calques à importer
→
CONTOUR_BRUT 3-{Fraisage}
CONTOUR_FINI 3-{Fraisage}
CONTOUR_INTERIEUR 3-{Fraisage}
DECOUPE 3-{Fraisage}
FRAISAGE 3-{Fraisage}
MORTAISE-HORIZONTAL 9-{Mortaise}
MORTAISE-VERTICAL 9-{Mortaise}
PERCAGE_HORIZONTAL 2-{Perçage}
PERCAGE_HORIZONTAL_DEBOUCHANT 2-{Perçage}
PERCAGE_LAME_VERTICAL 2-{Perçage}
PERCAGE_LAME_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_OBLIQUE 2-{Perçage}
PERCAGE_VERTICAL 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PIECE 0-{Aucune Fonction}
PIECE_BRUT 1-{Dimension de la pièce}
PIECE_FINI 0-{Aucune Fonction}
POCHE_HORIZONTAL 3-{Fraisage}
POCHE_VERTICAL 3-{Fraisage}
POCHE_VERTICAL_DEBOUCHANT 3-{Fraisage}
RAINURE 4-{Rainure}
RAINURE_COTE 4-{Rainure}
TENON 3-{Fraisage}
«WRAP group>
Création du modèle standard 2020 CAD FINI
Procédure
- Créer un modèle d'import en cliquant sur l'icone
- indiquer le nom du modèle “20-20 CAD FINI
- Cocher Utiliser cette méthode
- Cocher Inverser en Z
- Cocher Pivoter les pièces plus large que longue
- Indiquer le type d'application 1-{2020 CAD}
- Indiquer la liste des Calques à importer
</WRAP>
→
CONTOUR_BRUT 3-{Fraisage}
CONTOUR_FINI 3-{Fraisage}
CONTOUR_INTERIEUR 3-{Fraisage}
DECOUPE 3-{Fraisage}
FRAISAGE 3-{Fraisage}
MORTAISE-HORIZONTAL 9-{Mortaise}
MORTAISE-VERTICAL 9-{Mortaise}
PERCAGE_HORIZONTAL 2-{Perçage}
PERCAGE_HORIZONTAL_DEBOUCHANT 2-{Perçage}
PERCAGE_LAME_VERTICAL 2-{Perçage}
PERCAGE_LAME_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_OBLIQUE 2-{Perçage}
PERCAGE_VERTICAL 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PERCAGE_VERTICAL_DEBOUCHANT 2-{Perçage}
PIECE 0-{Aucune Fonction}
PIECE_BRUT 0-{Aucune Fonction}
PIECE_FINI 1-{Dimension de la pièce}
POCHE_HORIZONTAL 3-{Fraisage}
POCHE_VERTICAL 3-{Fraisage}
POCHE_VERTICAL_DEBOUCHANT 3-{Fraisage}
RAINURE 4-{Rainure}
RAINURE_COTE 4-{Rainure}
TENON 3-{Fraisage}
Import de 2020 CAD
Importation du fichier
ICONE : 2020 CAM»
Procédure
- Cliquer sur l'icone Insérer une liste de pièce
- Cliquer ensuite sur Ajouter et Fermer
- Choisir le modèle d'importation
- Valider avec OK
