Etiquette ZEBRA Format 57x31
Il faut paramétrer les dimensions des etiquettes ainsi que les marges sur le logiciel 2020 CAM. Ce paramétrage est à faire, une fois pour toute, aussi bien pour les étiquettes d’usinage, que pour les étiquettes d’optimisation.
* Difficulté: 1/5 * Temps: 10 min
Dans Centre d'usinage
Procédure
- Créer une pièce
- Créer un programme machine

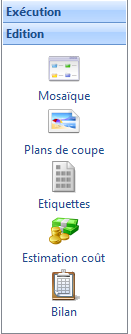

- Aller dans l'onglet EDITION
- Selectionner l'icône ETIQUETTES
Indiquer la mise en page de l'étiquette ZEBRA 57*31
Procédure
- Sélectionner les étiquettes 01-ZEBRA 57*31
- Cliquer sur MISE EN PAGE
Procédure

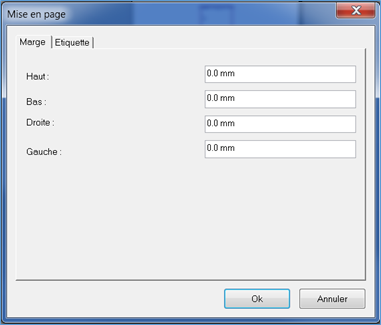

- Indiquer les marges de l'étiquette
- HAUT = 0,0 mm
- BAS = 0,0 mm
- DROITE = 0,0 mm
- GAUCHE = 0,0 mm
Procédure

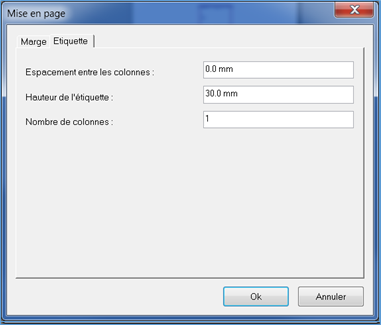

- Indiquer les dimensions de l'étiquettes
- Espacement entre les colonnes = 0,0 mm
- Hauteur de l'étiquette = 30,0 mm
- Nombre de colonnes = 1
Procédure
- Cliquer sur Configurer l'imprimante
Procédure
- Selectionner le nom de l'imprimante Zebra GK 420d-ZPL
- Indiquer la taille de papier 2×4
- Indiquer la source en Roulement continu
- Indiquer l'orientation en Portrait
Dans Optimisation
Procédure
- Créer une pièce avec une matière
- Créer un programme d'optimisation
- Aller dans l'onglet EDITION
- Selectionner l'icône ETIQUETTES
Indiquer la mise en page de l'étiquette ZEBRA 57*31
Procédure
- Sélectionner les étiquettes 01-ZEBRA 57*31
- Cliquer sur MISE EN PAGE
Procédure
- Indiquer les marges de l'étiquette
- HAUT = 0,0 mm
- BAS = 0,0 mm
- DROITE = 0,0 mm
- GAUCHE = 0,0 mm
Procédure
- Indiquer les dimensions de l'étiquettes
- Espacement entre les colonnes = 0,0 mm
- Hauteur de l'étiquette = 30,0 mm
- Nombre de colonnes = 1
Procédure
- Cliquer sur Configurer l'imprimante
Procédure
- Selectionner le nom de l'imprimante Zebra GK 420d-ZPL
- Indiquer la taille de papier 2×4
- Indiquer la source en Roulement continu
- Indiquer l'orientation en Portrait
